Ten artykuł to kompleksowy przewodnik po doborze odpowiednich bezpieczników (wyłączników nadprądowych) do różnych obwodów elektrycznych w mieszkaniu. Dowiesz się, jak zapewnić bezpieczeństwo instalacji i użytkowników, poznając kluczowe parametry i typy zabezpieczeń zgodnie z polskimi normami.
Jaki bezpiecznik do mieszkania? Kluczowe zasady doboru dla bezpieczeństwa instalacji
- Wyłączniki nadprądowe (MCB) chronią przed zwarciami i przeciążeniami, najczęściej stosuje się charakterystykę B (dla oświetlenia i gniazd) lub C (dla urządzeń z dużym prądem rozruchowym).
- Wyłączniki różnicowoprądowe (RCD) są obowiązkowe i chronią przed porażeniem prądem, standardowo o prądzie różnicowym 30 mA.
- Dla obwodów oświetleniowych standardem jest B10, dla gniazd ogólnego przeznaczenia B16 (dla przewodów 2,5 mm²).
- Urządzenia o dużej mocy (np. płyta indukcyjna, piekarnik) wymagają indywidualnego doboru zabezpieczenia (często B16, B20, B25) na osobnych obwodach.
- Niewłaściwy dobór bezpieczników (np. zbyt duża wartość) prowadzi do ryzyka pożaru i uszkodzenia instalacji.
- Wszelkie prace w rozdzielnicy, poza wymianą wkładki topikowej, wymagają uprawnień elektrycznych (SEP grupy G1).
Rola bezpiecznika: Więcej niż tylko przełącznik w skrzynce
Bezpieczniki, a właściwie wyłączniki nadprądowe i różnicowoprądowe, to serce każdej instalacji elektrycznej w mieszkaniu. Ich fundamentalnym zadaniem jest ochrona. Ochrona instalacji przed uszkodzeniem, a co najważniejsze ochrona nas, domowników, przed porażeniem prądem i potencjalnym pożarem. To nie są zwykłe przełączniki; to kluczowe elementy zapewniające bezpieczeństwo na co dzień. Zrozumienie ich roli to pierwszy krok do świadomego zarządzania elektrycznością w domu.
Przeciążenie a zwarcie: poznaj dwa główne zagrożenia, przed którymi chroni Cię instalacja
W instalacji elektrycznej czyhają na nas dwa główne zagrożenia: przeciążenie i zwarcie. Przeciążenie to sytuacja, gdy do obwodu podłączymy zbyt wiele urządzeń naraz, przekraczając jego dopuszczalną obciążalność. Wyobraźmy sobie podłączenie grzejnika, czajnika i odkurzacza do jednego gniazdka to prosta droga do przeciążenia. Zwarcie to znacznie groźniejsze zjawisko, polegające na bezpośrednim połączeniu przewodów fazowego i neutralnego (lub ochronnego), co powoduje przepływ bardzo dużego prądu w bardzo krótkim czasie. Skutkiem zwarcia może być iskrzenie, topienie się izolacji, a nawet zapłon. Wyłączniki nadprądowe są zaprojektowane tak, aby w obu tych przypadkach zarówno przy długotrwałym, umiarkowanym przeciążeniu, jak i gwałtownym zwarciu błyskawicznie przerwać przepływ prądu, chroniąc instalację i nas.
Wyłącznik nadprądowy (MCB): Podstawowy strażnik Twoich obwodów
Wyłącznik nadprądowy, często nazywany potocznie "eską" lub MCB (Miniature Circuit Breaker), to najbardziej powszechne zabezpieczenie w naszych domach. Jego głównym zadaniem jest ochrona przed wspomnianymi już przeciążeniami i zwarciami. W typowych instalacjach mieszkaniowych spotkamy głównie wyłączniki o charakterystyce zadziałania typu B i C. Wybór odpowiedniej charakterystyki i wartości prądowej jest kluczowy dla prawidłowego działania zabezpieczenia.
Wyłącznik różnicowoprądowy (RCD): Niezbędna ochrona przed porażeniem prądem
Wyłącznik różnicowoprądowy, znany jako "różnicówka" lub RCD (Residual Current Device), to kolejny, absolutnie niezbędny element nowoczesnej instalacji elektrycznej. Jego główna i niepodważalna rola to ochrona życia ludzkiego. Działa na zasadzie wykrywania różnicy w prądzie płynącym w przewodzie fazowym i powrotnym. Jeśli ta różnica jest większa niż ustalona wartość (standardowo 30 miliamperów), oznacza to, że prąd "uciekł" inną drogą na przykład przez ciało człowieka i RCD natychmiast rozłącza obwód. Jest to kluczowe zabezpieczenie, które ratuje życie w sytuacjach awaryjnych.
Czy jeden typ zabezpieczenia wystarczy? Jak działa duet MCB + RCD?

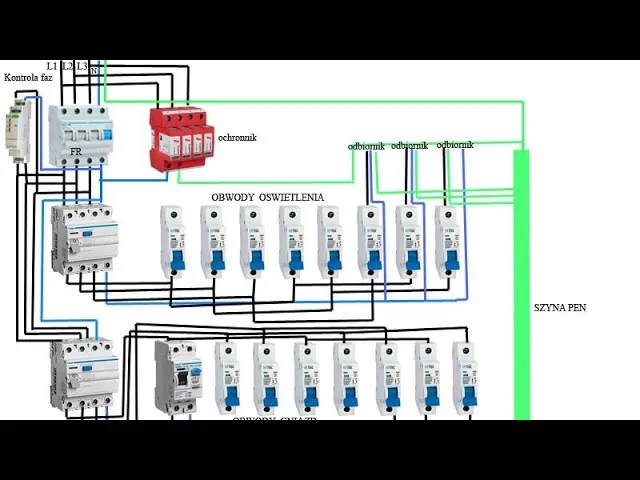

Choć wyłączniki nadprądowe (MCB) i różnicowoprądowe (RCD) pełnią różne funkcje, w nowoczesnej instalacji elektrycznej działają w synergii, tworząc kompleksowy system ochrony. MCB chroni przed skutkami zwarć i przeciążeń, zapobiegając uszkodzeniu instalacji i potencjalnym pożarom. RCD natomiast chroni ludzi przed porażeniem prądem. Dlatego też w rozdzielnicach domowych znajdziemy zarówno MCB zabezpieczające poszczególne obwody, jak i RCD, które często nadzorują grupy obwodów (np. wszystkie gniazda w mieszkaniu). Warto też wspomnieć o ochronnikach przepięć (SPD), które stanowią dodatkowe zabezpieczenie dla wrażliwej elektroniki przed nagłymi skokami napięcia.
Litera, która ma znaczenie: Charakterystyka B czy C którą wybrać do mieszkania?
Wybór odpowiedniej charakterystyki wyłącznika nadprądowego jest kluczowy dla jego prawidłowego działania. W domowych instalacjach spotkamy głównie dwa typy:
| Charakterystyka | Zastosowanie |
|---|---|
| B | Przeznaczona do obwodów zasilających urządzenia o małym prądzie rozruchowym. Jest to standard w budownictwie mieszkaniowym dla obwodów oświetleniowych, gniazd ogólnego użytku oraz większości sprzętów AGD. |
| C | Stosowana przy urządzeniach, które w momencie włączenia pobierają znacznie większy prąd niż podczas normalnej pracy (tzw. prąd rozruchowy). W warunkach domowych może być potrzebna np. do zasilania silników, pomp, a czasem także urządzeń o dużej mocy, jeśli zaleca tak producent. |
Dla większości zastosowań w mieszkaniu, zwłaszcza dla oświetlenia i standardowych gniazd, wybór charakterystyki B jest jak najbardziej właściwy i zgodny z normami.
Liczba, od której zależy bezpieczeństwo: Co oznacza amperaż (10A, 16A, 20A)?
Wartość amperażu (np. 10A, 16A, 20A) widoczna na wyłączniku nadprądowym to jego prąd znamionowy. Określa on maksymalny prąd, jaki może płynąć przez obwód przez dłuższy czas bez zadziałania zabezpieczenia. Jednak kluczowe jest to, że wartość ta musi być ściśle powiązana z przekrojem przewodów w danym obwodzie. Bezpiecznik o zbyt wysokim amperażu nie zadziała, gdy przewody zaczną się przegrzewać, co może prowadzić do pożaru. Dlatego dobór amperażu jest tak ważny musi chronić najsłabszy element instalacji, czyli właśnie przewody.
Prąd znamionowy różnicowy (30 mA): Dlaczego ta wartość jest standardem w ochronie życia?
Wartość 30 mA (miliamperów) dla wyłączników różnicowoprądowych (RCD) nie jest przypadkowa. Jest to próg uznawany przez normy bezpieczeństwa za bezpieczny dla człowieka. Prąd o natężeniu 30 mA, nawet jeśli przepłynie przez ciało, zazwyczaj nie jest śmiertelny, choć może spowodować nieprzyjemne odczucia i skurcze mięśni. Natychmiastowe przerwanie obwodu przez RCD przy takim prądzie upływu daje największą szansę na uniknięcie poważnych konsekwencji porażenia. Dlatego właśnie 30 mA to standard w ochronie życia w instalacjach domowych.

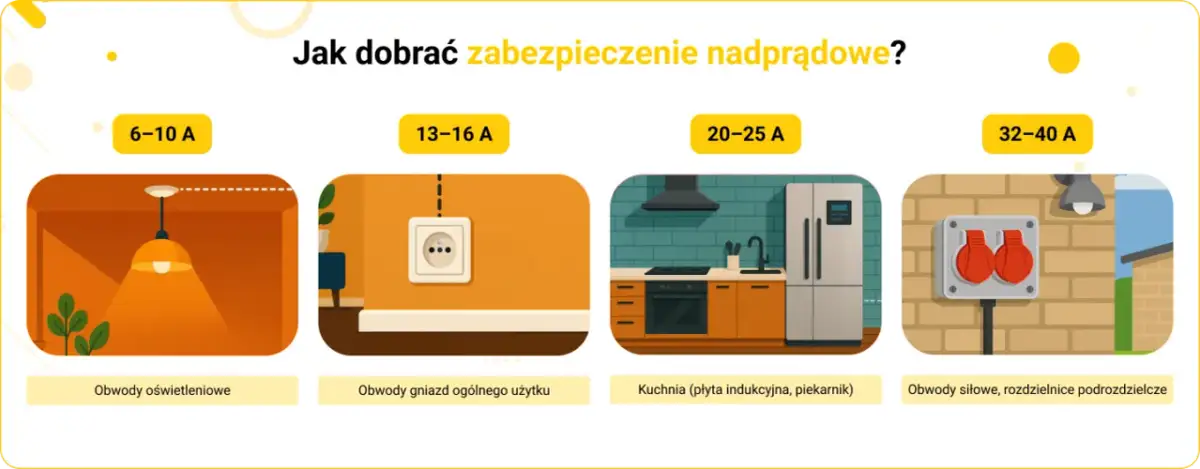

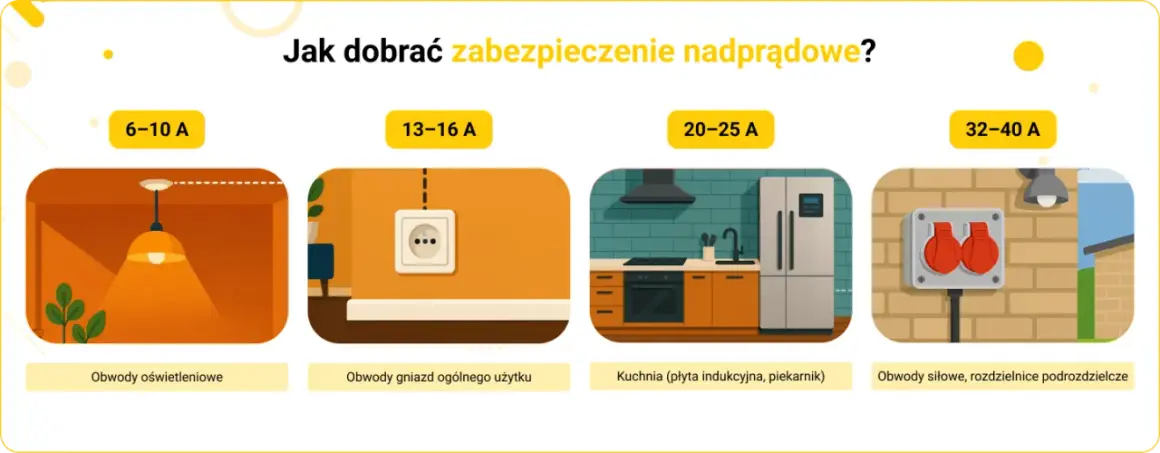

Praktyczny przewodnik: Jaki bezpiecznik do konkretnych obwodów w mieszkaniu?
Dobór odpowiednich zabezpieczeń do poszczególnych obwodów w mieszkaniu jest kluczowy dla bezpieczeństwa i prawidłowego działania instalacji. Oto rekomendowane rozwiązania:
- Obwody oświetleniowe: Zazwyczaj stosuje się wyłącznik nadprądowy typu B10. Jest to wartość wystarczająca dla obwodów oświetleniowych, które zazwyczaj nie pobierają dużego prądu.
- Gniazdka ogólnego przeznaczenia: Standardem dla obwodów gniazd jest wyłącznik B16. Jest to wartość odpowiednia dla przewodów o przekroju 2,5 mm², które są powszechnie stosowane do zasilania gniazd. Pamiętajmy, że obwody gniazd powinny być również chronione wyłącznikiem różnicowoprądowym (RCD 30 mA).
- Płyta indukcyjna: To urządzenie o dużej mocy, które wymaga indywidualnego podejścia. W zależności od mocy płyty i sposobu jej podłączenia (jednofazowe 230V czy trójfazowe 400V), stosuje się wyłączniki o wartościach 16A, 20A lub nawet 25A. W przypadku instalacji trójfazowej, często stosuje się potrójny wyłącznik nadprądowy, np. 3x B16A. Niezbędny jest osobny obwód z odpowiednim przekrojem przewodów.
- Piekarnik elektryczny, zmywarka, pralka: Te urządzenia również pobierają znaczną moc i powinny być podłączone do osobnych obwodów. Zalecany wyłącznik nadprądowy to zazwyczaj B16.
- Przepływowy podgrzewacz wody: Jest to urządzenie o bardzo dużej mocy, wymagające specjalnego traktowania. Dobór zabezpieczenia (często B20 lub B25) musi być poprzedzony analizą mocy urządzenia i wykonaniem dedykowanego obwodu z odpowiednio grubymi przewodami.
W każdym z tych przypadków, oprócz wyłącznika nadprądowego (MCB), kluczowe jest zastosowanie wyłącznika różnicowoprądowego (RCD), szczególnie dla obwodów gniazd i urządzeń w łazience.
Najczęstsze błędy przy doborze bezpieczników: Tego absolutnie unikaj!
Niewłaściwy dobór bezpieczników to prosta droga do poważnych problemów. Oto najczęściej popełniane błędy:
Mit "im większy, tym lepszy": Wielu ludzi wierzy, że większy bezpiecznik to lepsza ochrona. Nic bardziej mylnego! Stosowanie bezpiecznika o zbyt dużej wartości prądu znamionowego oznacza, że nie zadziała on w momencie, gdy przewody zaczną się przegrzewać z powodu przeciążenia. W takiej sytuacji izolacja przewodów może się topić, co jest bezpośrednią przyczyną pożarów. Bezpiecznik musi być dobrany tak, aby chronić instalację, a nie ją "przeciążać".
Ignorowanie przekroju przewodów: Istnieje ścisły związek między grubością (przekrojem) przewodów w instalacji a wartością prądu, jaki mogą bezpiecznie przewodzić. Bezpiecznik jest elementem zabezpieczającym właśnie te przewody. Jeśli do obwodu z cienkimi przewodami zastosujemy zbyt mocny bezpiecznik, przewody przegrzeją się, zanim bezpiecznik zareaguje. Dlatego zawsze należy dobierać bezpiecznik do przekroju przewodów, a nie odwrotnie.
Oszczędność na wyłączniku RCD: Rezygnacja z wyłącznika różnicowoprądowego, zwłaszcza w łazienkach, kuchniach czy dla obwodów gniazd, to ogromne ryzyko. RCD są obowiązkowe i stanowią kluczową barierę ochronną przed porażeniem prądem, które może mieć tragiczne skutki. Traktowanie RCD jako "opcjonalnego dodatku" jest skrajnie nieodpowiedzialne i niezgodne z obowiązującymi normami bezpieczeństwa.
Stare bezpieczniki topikowe: Kiedy ich wymiana na nowe jest koniecznością?
W starszych instalacjach elektrycznych wciąż można spotkać bezpieczniki topikowe, czyli potocznie "korki". Choć nadal pełnią swoją funkcję, ich wymiana na nowoczesne wyłączniki nadprądowe (MCB) jest często zalecana, a czasem wręcz konieczna. Nowoczesne wyłączniki są bezpieczniejsze, wygodniejsze w obsłudze (nie trzeba wymieniać wkładek, wystarczy podnieść dźwignię) i oferują szerszy zakres ochrony. Co więcej, ich obecność jest często wymogiem przy modernizacji instalacji lub odbiorze technicznym. Pamiętajmy, że samodzielnie można wymienić jedynie wkładkę topikową w istniejącym bezpieczniku. Jakakolwiek ingerencja w rozdzielnicę, w tym wymiana bezpieczników na wyłączniki, wymaga uprawnień elektrycznych.
Dlaczego samodzielne "grzebanie" w rozdzielnicy to zły pomysł?
Rozdzielnica elektryczna to miejsce, gdzie skupia się energia całego mieszkania. Prace w niej, nawet te pozornie proste, niosą ze sobą ogromne ryzyko. Samodzielna wymiana zabezpieczeń, próba "naprawy" instalacji czy modyfikacje bez odpowiedniej wiedzy i uprawnień mogą skończyć się tragicznie porażeniem prądem, pożarem, uszkodzeniem sprzętu, a nawet odpowiedzialnością prawną. Dlatego wszelkie prace w rozdzielnicy, poza wymianą wkładki topikowej, muszą być wykonywane wyłącznie przez wykwalifikowanego elektryka posiadającego uprawnienia SEP (świadectwo kwalifikacyjne grupy G1). To kwestia bezpieczeństwa Twojego i Twojej rodziny.
Samodzielna wymiana zabezpieczeń przez osoby bez kwalifikacji jest niezgodna z prawem i niebezpieczna.
Twoja checklista bezpiecznej instalacji: podsumowanie kluczowych zasad
Aby zapewnić sobie i swojej rodzinie maksymalne bezpieczeństwo, pamiętaj o tych kluczowych zasadach:
- Obowiązkowe stosowanie wyłączników różnicowoprądowych (RCD) 30 mA, szczególnie dla obwodów gniazd wtykowych oraz w pomieszczeniach o podwyższonej wilgotności (łazienki, kuchnie).
- Dobór wyłączników nadprądowych (MCB) o odpowiedniej charakterystyce (najczęściej B) i amperażu, który musi być zgodny z przekrojem przewodów w instalacji.
- Zapewnienie osobnych obwodów i odpowiednich zabezpieczeń dla urządzeń o dużej mocy, takich jak płyty indukcyjne, piekarniki czy podgrzewacze wody.
- Regularne przeglądy instalacji elektrycznej przez uprawnionego elektryka, co najmniej raz na 5 lat, aby wykryć ewentualne nieprawidłowości.
- Bezwzględny zakaz samodzielnych prac w rozdzielnicy elektrycznej bez odpowiednich kwalifikacji i uprawnień.
Przeczytaj również: Kiedy wynajmujący może wejść do mieszkania najemcy? Poznaj swoje prawa
Podsumowanie: Kluczowe wnioski dla Twojego bezpieczeństwa elektrycznego
Dotarliśmy do końca naszej podróży po świecie domowych bezpieczników. Mam nadzieję, że teraz doskonale rozumiesz, jak kluczowe są odpowiednio dobrane wyłączniki nadprądowe (MCB) i różnicowoprądowe (RCD) dla bezpieczeństwa Twojej instalacji elektrycznej i, co najważniejsze, dla ochrony Twojego życia. Zapewnienie właściwych zabezpieczeń to inwestycja, która procentuje spokojem i bezpieczeństwem na lata.
- Pamiętaj o stosowaniu wyłączników różnicowoprądowych (RCD) o prądzie zadziałania 30 mA dla obwodów gniazd i w miejscach wilgotnych.
- Dobieraj wyłączniki nadprądowe (MCB) z charakterystyką B i odpowiednim amperażem, dopasowanym do przekroju przewodów.
- Urządzenia o dużej mocy wymagają indywidualnych obwodów i dedykowanych zabezpieczeń.
- Wszelkie prace w rozdzielnicy powierzaj wyłącznie wykwalifikowanym elektrykom z uprawnieniami SEP.
Z mojego doświadczenia wynika, że najwięcej problemów wynika z pośpiechu i braku wiedzy. Wiele osób bagatelizuje znaczenie prawidłowego doboru zabezpieczeń, myśląc, że "jakoś to będzie". Zawsze powtarzam moim klientom: lepiej zainwestować trochę więcej czasu i pieniędzy w odpowiedni dobór bezpieczników i instalacji, niż potem ponosić konsekwencje awarii czy, co gorsza, wypadku. Bezpieczeństwo elektryczne to nie przelewki, a właściwie dobrane zabezpieczenia to jego fundament.
A jakie są Wasze doświadczenia z doborem bezpieczników? Czy spotkaliście się z nietypowymi sytuacjami lub problemami? Podzielcie się swoimi przemyśleniami w komentarzach poniżej!
